DTR2000 数据传输模块- V2.0

1 、概述

GPRS 是通用分组无线业务 (General Packet Radio Service) 的英文简称,是在现有GSM系统上发展出来的一种新的承载业务,目的是为GSM用户提供分组形式的数据业务。

GPRS 理论带宽可达171.2Kbit/s,实际应用带宽大约在40100Kbit/s,在此信道上提供TCP/IP连接,可以用于INTERNET连接、数据传输等应用。

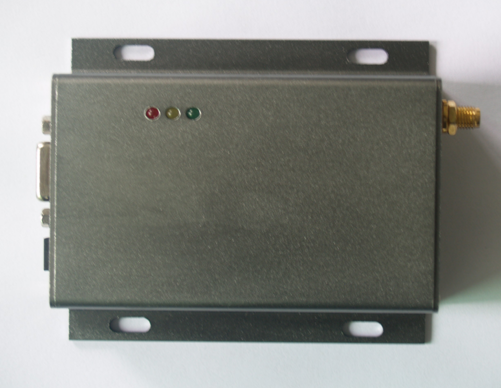

DTR2000 是一款内嵌TCP/IP协议栈的GPRS ModemGPRS模块采用工业级的WAVECOM PLUS

DTR2000 为用户提供一条高速、永远在线、透明数据传输通道,作为一种新的数据传输终端,几乎所有中低速率的数据传输业务都可以使用。如无线LED信息发布,智能化公交,城市配电网络自动化、电、水、气三表抄送、电力、水利、矿山、油田远程数据监控等。

2 、系统特点

* 标准工业级产品,满足工业标准,可用于恶劣工业现场环境;

* 使用方便、灵活、可靠,多重技术保障产品高度稳定;

* 支持双频GSM/GPRS 900M 1800M

* 内嵌TCP/IP协议,支持TCP协议;

* 完全透明数据传输模式;

* 永远在线;

* 可实现点对点,点对多点等灵活的组网方式;

* 短信息的远程维护功能,可用短信息对产品进行远程复位;

* 支持永远在线模式,断线自动重拨;

* 独立的数据端口和命令端口,可接受远程AT命令

* 标准RS232/485/TTL(用户指定)数据接口,用户接口为标准DB9插座,可与PC等串口设备直接连接;

* DC4.8~40V 700mA供电,具有节能模式,适合移动设备使用 ;

* 内置看门狗,随时监控运行状态,保证产品稳定可靠的运行;

* 抗干扰设计,适合电磁环境恶劣的应用需求

* 防潮外壳,适合室外应用

3 、技术参数

* GPRS 数据

GPRS Class 2~10

编码方案:CS1 - CS4

符合SMG31bis技术规范

* 射频特性

应用频率:GSM900/1800

动态范围:-104dBmFER0.5

波形质量:ρ>0.944

频率误差:Df±300Hz

时间误差:τ±1μS

* 天线:

频率:GSM900/1800

VSWR :≤2.0

增益:2dBi

输入阻抗:50Ω

* 接口

天线接口:50Ω/SMA 阴头

SIM 卡:3V

数据接口:标准RS-232/422/485/TTL电平

数据速率:300115,200bits/s

配置接口:RS-232

数据接口的物理参数:标准串行DB9插座

* 供电

电压:+4.5~40VDC

功耗:工作状态:<350mA@+5VDC

待机状态:<25mA@+5VDC

电磁兼容:静电放电抗干扰度试验等级:3

射频电磁场辐射抗干扰度试验等级:3

* 其他参数

外形尺寸:73x55x19mm

重量:200g

工作环境温度:-35~+70oC

相对湿度:95%(无凝结)

4 、应用范围

■无线LED显示屏

■公交智能调度系统

■出租车LED显示屏广告发布系统

■电力、水利、矿山、油田远程数据监控

■电、水、气三表抄送

■遥控遥测、远程监控

■消防、安防报警

■气象、环境、交通监测

■家居、汽车防盗器

深圳市科灵通科技有限公司
