型号：
CT-940-SD
功能特点：
◆
采用
H.264
编码格式，压缩比高，图像清晰；
◆
采用
DC9-36V
宽电压设计，适用于各种车型；
◆
支持
1D1+3CIF
全实时录像
/
回放；
◆
最大支持
64G SD
卡存储；
◆
独立的延时关机电路，可在车辆熄火后支持系统继续运行。延时时间可设置；
◆
具有车牌号码及行车路径标记功能，可方便查询，便于管理；
◆
可叠加刹车信号、开关门信号等数据，数据调取轻而易举；
◆
录像内容断电保护功能，来电时自动恢复原来的录像模式；具有视频丢失报警功能；
◆
中英文操作菜单可选，友好的用户图形界面；
◆
提供
12VDC/2A
电源输出，可为摄像机、小屏幕等多个周边设备供电；
◆
专业航空头接口，连接更牢固稳定。使用更方便；
◆
可通过
SD
接口升级/备份，可通过鼠标或遥控器操作，工业化的外观设计，坚固稳定。
产品规格
产品型号
CT-940-SD
系统
主处理器
Hi3512
操作系统
嵌入式
Linux
操作系统
操作语言
简体中文
/
英文
/
繁体中文
操作界面
图形化菜单操作界面（
GUI
）
,
支持鼠标操作
密码安全
用户密码、管理员密码两级管理
视频
视频标准
PAL
（
625
线，
50
场
/
秒）；
NTSC
（
525
线，
60
场
/
秒）
图像编码
H.264
（
Main Profile
）
监视质量
D1
回放质量
CIF/D1
编码能力
1D1+3CIF
实时；
4CIF
实时
解码能力
1D1
实时；
4CIF
实时
视频输入
4
路复合视频输入（花线
/
航空头接口（可选）
视频输出
1
路复合视频输出（
1
路花线
/
航空头接口（可选）
画面显示
支持单画面、四画面显示；支持报警画面自动切换
音频
音频压缩
ADPCM
音频输入
4
路音频输入（花线
/
航空头接口（可选）
音频输出
1
路音频输出（花线
/
航空头接口（可选）
录音方式
声音与视频同步录制
录像
录像方式
手动、定时、报警、循环录像
视频码率
64Kbps~1.5Mbps
，
6
级画质可选
音频码率
8Kb/s
存储介质
最高可支持
64G
的
SD
卡
录像查询
可按通道、时间、录像类型进行检索
本地回放
按文件回放（单路）；按时间回放（
4
路）
开机
开机方式
ACC
开机、定时开机
关机方式
ACC
延时关机、定时关机、硬盘锁关机
软件升级
升级模式
手动升级、上电自动升级
升级方法
USB
接口

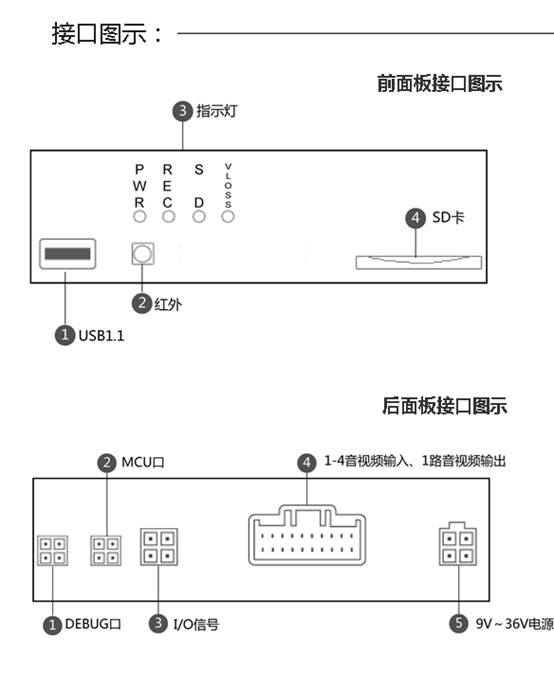

接口
视频输入
4
路航空头接口
/
花线（可选）
视频输出
1
路航空头接口
/
花线（可选）；
1
路莲花头接口
音频输入
4
路航空头接口
/
花线（可选）
音频输出
1
路航空头接口
/
花线（可选）
SD
卡
1
个
SDHC
高速卡（最大支持
64G
）
USB
接口
一个
USB1.1
鼠标
1
个
点火信号
1
个
SD
卡锁
1
个
报警输入
2
个
(
门信号、倒车信号
)
蜂鸣器
1
个
红外线接口
1
个
LED
灯
4
个
(PWR
，
REC
，
SD
，
VLOSS)
配套软件
PC
回放软件
在
PC
端回放录像文件，并解析录像文件中叠加的
IO
信号等
其它
电源输入
DC
：
9
～
36V
电源输出
+12V@2A
（给摄像头跟
7
寸显示屏供电）
工作温度
-20
～
60
℃
功耗
待机
1W
，满载约
24W
工作环境
工作温度：
-20C
°
－
50C
°
，湿度
<90%
；存储温度：
-30C ~ 70C
，湿度
<90%
尺寸
约
143*144*39
（
mm
）

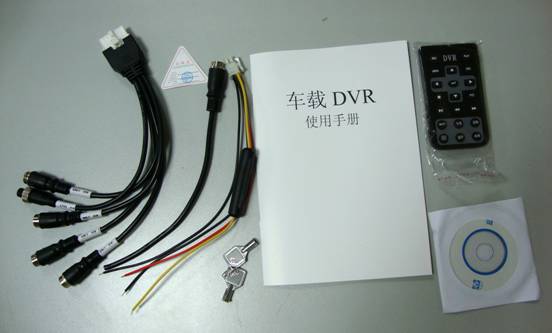

配件清单：
◆
支持
4
路音频输入1路对讲输入；
◆
傻瓜式操作界面，强大的鼠标右键功能，易学易懂轻松上手；
和
回放
关机
|
|
产品型号 |
CT-940-SD |
|
系统 |
主处理器 |
Hi3512 |
|
操作系统 |
嵌入式 Linux 操作系统 |
|
|
操作语言 |
简体中文 / 英文 / 繁体中文 |
|
|
操作界面 |
图形化菜单操作界面（ GUI ） , 支持鼠标操作 |
|
|
密码安全 |
用户密码、管理员密码两级管理 |
|
|
视频 |
视频标准 |
PAL （ 625 线， 50 场 / 秒）； NTSC （ 525 线， 60 场 / 秒） |
|
图像编码 |
H.264 （ Main Profile ） |
|
|
监视质量 |
D1 |
|
|
回放质量 |
CIF/D1 |
|
|
编码能力 |
1D1+3CIF 实时； 4CIF 实时 |
|
|
解码能力 |
1D1 实时； 4CIF 实时 |
|
|
视频输入 |
4 路复合视频输入（花线 / 航空头接口（可选） |
|
|
视频输出 |
1 路复合视频输出（ 1 路花线 / 航空头接口（可选） |
|
|
画面显示 |
支持单画面、四画面显示；支持报警画面自动切换 |
|
|
音频 |
音频压缩 |
ADPCM |
|
音频输入 |
4 路音频输入（花线 / 航空头接口（可选） |
|
|
音频输出 |
1 路音频输出（花线 / 航空头接口（可选） |
|
|
录音方式 |
声音与视频同步录制 |
|
|
录像
|
录像方式 |
手动、定时、报警、循环录像 |
|
视频码率 |
64Kbps~1.5Mbps ， 6 级画质可选 |
|
|
音频码率 |
8Kb/s |
|
|
存储介质 |
最高可支持 64G 的 SD 卡 |
|
|
录像查询 |
可按通道、时间、录像类型进行检索 |
|
|
本地回放 |
按文件回放（单路）；按时间回放（ 4 路） |
|
|
开机
|
开机方式 |
ACC 开机、定时开机 |
|
关机方式 |
ACC 延时关机、定时关机、硬盘锁关机 |
|
|
软件升级 |
升级模式 |
手动升级、上电自动升级 |
|
升级方法 |
USB 接口 |
|
|
接口 |
视频输入 |
4 路航空头接口 / 花线（可选） |
|
视频输出 |
1 路航空头接口 / 花线（可选）； 1 路莲花头接口 |
|
|
音频输入 |
4 路航空头接口 / 花线（可选） |
|
|
音频输出 |
1 路航空头接口 / 花线（可选） |
|
|
SD 卡 |
1 个 SDHC 高速卡（最大支持 64G ） |
|
|
USB 接口 |
一个 USB1.1 |
|
|
鼠标 |
1 个 |
|
|
点火信号 |
1 个 |
|
|
SD 卡锁 |
1 个 |
|
|
报警输入 |
2 个 ( 门信号、倒车信号 ) |
|
|
蜂鸣器 |
1 个 |
|
|
红外线接口 |
1 个 |
|
|
LED 灯 |
4 个 (PWR ， REC ， SD ， VLOSS) |
|
|
配套软件 |
PC 回放软件 |
在 PC 端回放录像文件，并解析录像文件中叠加的 IO 信号等 |
|
其它 |
电源输入 |
DC ： 9 ～ 36V |
|
电源输出 |
+12V@2A （给摄像头跟 7 寸显示屏供电） |
|
|
工作温度 |
-20 ～ 60 ℃ |
|
|
功耗 |
待机 1W ，满载约 24W |
|
|
工作环境 |
工作温度： -20C ° － 50C ° ，湿度 <90% ；存储温度： -30C ~ 70C ，湿度 <90% |
|
|
尺寸 |
约 143*144*39 （ mm ） |
